光伏并網二次設計——分布式光伏電站并網市電通訊組網
光伏并網原則：先滿足本地負載，余電并網。就地產生，就地消耗，避免輸電損耗（5%）。
電站電量測算與電力電量消納測算是并網設計關鍵：發電曲線和本地負載的需求曲線盡可能匹配，盡量減少并網輸入量的波動，減少對電網消納能力的壓力。并入電壓能低就低，盡可能低壓接入不升壓，次選中壓，超大型再升高壓。
智能電能測量、遠動通信、四遙五防通信是組網的關鍵。杭州領祺科技智能通訊網關應用于全國各地幾千個光伏電站并網組網數采通訊及安全通訊，積累了豐富的經驗案例，愿與同行友商共同分享。
并網點指分布式能源電站的出口。
光伏電站有升壓站，并網點為升壓站中壓側母線或節點。光伏電站無升壓站，并網點為分布式電源的輸出匯總點。
接入點是電網接入分布式能源電站的入口，分專線接入和T接入。電網可以是公共電網，也可以是用戶電網。對于大型公用建筑的BIPV系統，需要考慮該建筑現有電力設施及電力負載的實際情況。盡量滿足本地負載，余電并網。盡量減少入網的波動。
專線接入是指光伏電站接入點設置專用的開關設備，如接入變電站或開關站；T接方式是指分布式電源接入點未設置專用的設備，如光伏電站直接接入架空或電纜線路的方式。
對于中型光伏發電系統通常選擇一個集中并網點（匯流箱-用戶配電房），但是對于大型光伏發電系統，根據實際需要可以選擇兩個以上并網點，以提高系統運行的可靠性。
在確保電網和分布式光伏安全運行的前提下，綜合考慮分布式光伏發電項目報裝裝機容量和遠期規劃裝機容量等因素，合理確定電壓等級、接入點。
光伏并網發電系統接入電網的方式有低壓接入和中壓接入兩種方案。并網電壓等級應根據電網條件，通過技術經濟比選論證確定。
若中低兩級電壓均具備接入條件，優先采用低電壓等級接入。

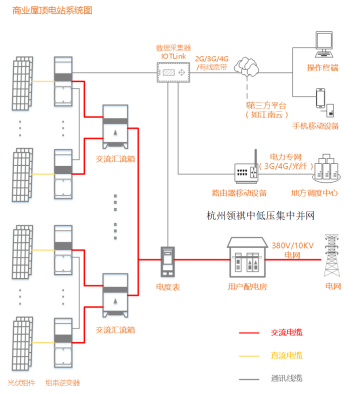

1、低壓電網接入
低壓并網系統常由3～5塊組件串聯組成，直流電壓小于120V。這種方式的優點是每一串的太陽能電池組件串聯較少，對太陽陰影的耐受性比較強；缺點是直流側電流較大，在設計中需要選用大截面的直流電纜。并網系統接入三相400V或單相230V低壓配電網，通過交流配電線路給當地負載供電，剩余的電力饋入公用電網。根據是否允許向公用電網逆向發電來劃分，分為可逆流并網系統和不可逆流并網系統。
①可逆流并網系統。發電功率不能超過配電變壓器容量的30%，需要發用都能計量的雙向表。
②不可逆流并網系統。一般有兩種解決方案：
安裝逆功率檢測裝置與逆變器進行通信，當檢測到有逆流時，逆變器自動控制發電功率，實現最大利用并網發電且不出現逆流。
采用雙向逆變器+蓄電池組（PCS能源轉換器、能源轉換系統），實現可調度式并網發電系統。太陽能電池陣列經雙向逆變器給蓄電池充電，同時并網發電。并網發電功率由測控裝置根據當地負載的實際功率來調整，在光照能量不足時，可由蓄電池提供能量。

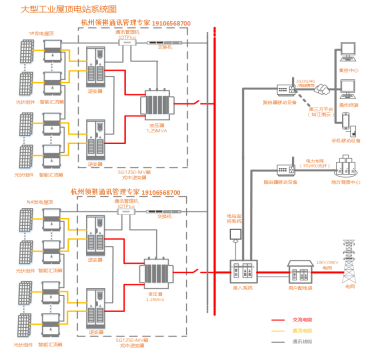

2、中壓電網接入
中壓并網系統常用于太陽能電池陣列的額定功率較大的系統，太陽能電池組件串聯的數量較多，直流電壓比較高，該方式的缺點是對太陽陰影的耐受性比較小；優點是高電壓，低電流，使用電纜的線徑較小，和逆變器的匹配更佳，使得逆變器的轉換效率更高。目前大型的光伏發電系統多采用中壓系統。
并網系統通過升壓變壓器接入10kV或35kV中壓電網，升壓并網系統應采用單獨的上網變壓器，向上級電網輸電。
中壓并網發電系統應由供電部門進行接入系統的設計，高、低壓開關柜應設有開關保護、計量和防雷保護裝置，實際并網的發電量應在中壓側計量。
3、高壓電網接入

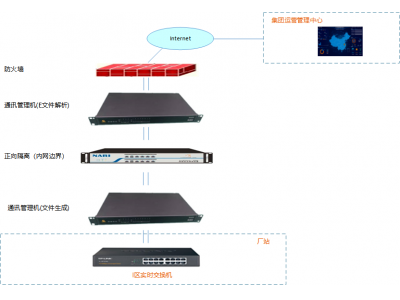

調度數據網是以電力通信傳輸網絡為基礎，采用IPover SDH的技術體制，實現調度數據網絡的互聯互通。調度數據網與管理信息網絡實現物理隔離，全網部署 MPLS/VPN，各相關業務按"安全分區"原則接入相應VPN。
調度數據網絡組成
調度數據網由兩級網絡組成，即由國調、網調、省調、地調節點組成骨干網，由各級調度直調廠站組成相應接入網，各接入網應通過兩點分別接入骨干網雙平面，調度數據網總體結構如圖所示。
在骨干網和接入網內部，網絡根據網絡規模一般分為核心層、匯聚層和接入層。核心層為網絡業務的交匯中心，通常情況下核心層只完成數據交換功能;匯聚層位于核心層和接入層之間，主要完成業務的匯聚和分發;接入層主要將用戶業務接入網絡，實現質量保證和訪問控制。
網調直調光伏電站調度數據網配置和業務接入方式與省調直調光伏電站相似;地調直調光伏電站配置2套調度數據網設備，均接入地調接人網，業務接入方式與省調直調光伏電站相似。
調度數據網按照"統一調度、分級管理"原則進行運行和管理。光伏電站部署的調度數據網設備，須接入相應的調度數據網、接入網網絡管理系統，由相應的調度機構對其進行管理。
領祺智能通訊網關光伏并網組網方案特點：

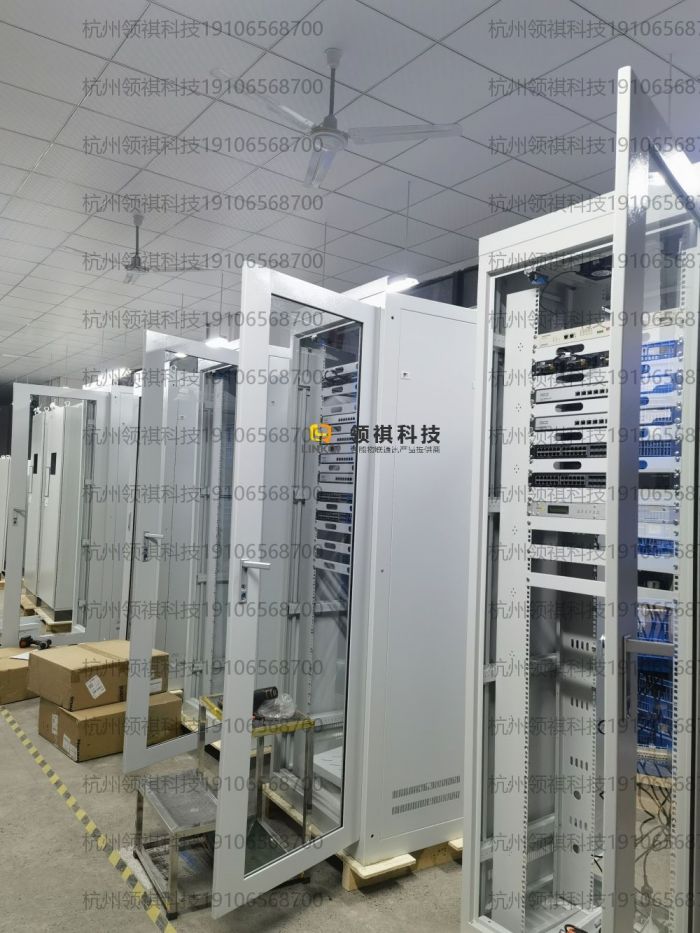

1、組網核心設備杭州領祺智能通訊網關，具有遠程部署聯調、遠程維護、多點下發、協議靈活，工程界面友好，項目建設周期快，管理簡易、穩定可靠的優點。

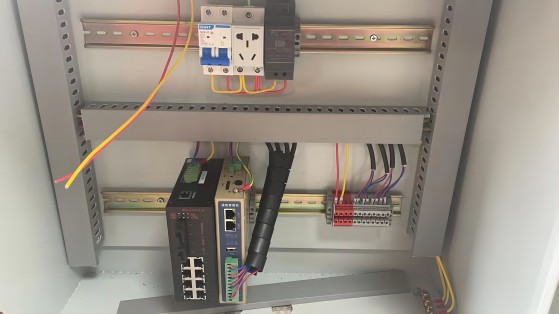

通訊管理機系統集成于箱變。箱變方案建設成本低、占地面積小、外形美觀?，F場安裝只需做箱體定位、箱體間電纜聯絡、出線電纜連接等調試工作，從安裝到投運時間短，大大縮短項目建設周期。
2、方案簡潔，高發電收益
在10KV和35KV光伏并網系統解決方案中，可采用不同型號光伏逆變器。方案簡潔，高發電收益：加速項目建設進度，提高系統可靠性。同時每MW減少數十萬變壓器采購費用。高發電收益，對于采用低壓隔離變壓器的光伏逆變器，系統的發電效率降低2%~3%。以1MW光伏系統，每天80%帶載發電4小時，低壓隔離變壓器平均損耗2%計算，解決方案每年可多發電2.3萬KWH，系統壽命25年可多發電46.7萬KWH。
3、供應鏈整合、開箱即用 項目豐富有接入各種環境的落地項目和經驗積累
智能防雷匯流箱、直流防雷配電柜、逆變系統、交流防雷配電柜、變壓器、系統配電和箱變等，建設一個光伏電站，需要龐大供應鏈整合工作。依托電氣系統方案集成、供應鏈整合的豐富經驗和資源，杭州領祺科技通訊管理機支持電力E文件標準，支持IEC61850協議，兼容多種廠商的逆變器組件、橫向隔斷設備、高低壓配電柜，并已經在項目實踐中對接多種電力監控系統、電力調度系統等，工程落地實施方便迅速。
4、合作方式靈活，有設備云后臺，有并網監控系統，可只提供設備、也可提供后臺和監控，監控系統WEB組態，靈活定制?？杀O控日發電量、月發電量、發電曲線、系統機器運行狀況信息，還可監控日照量、風速等環境信息。
